1700C High Vacuum Three Zone Tube Furnace CVD Tube Furnace Dengan Flanges Pendingin Air

Ringkasan produk untuk 3-Zone Tube Furnace

PTC D100/1500/17/3 adalah tungku pipa tiga zona besar OD100mm bersertifikat CE dengan flange penyegelan vakum lengkap dan perangkat pendingin air.Setiap zona pemanasan adalah 20 "panjang dan dikendalikan oleh tiga presisi 30 segmen pengontrol suhu digital secara independenZona pemanasan dipanaskan oleh elemen 1800 MoSi2 yang kuat hingga 1700 ° C. Tungku dapat menciptakan berbagai gradien termal dengan menyesuaikan suhu tiga zona.Ini adalah tungku yang sangat baik untuk mempersiapkan bahan fungsional di bawah gradien termal, dan juga dapat digunakan untuk pertumbuhan nano atau film oleh CVD.

Fitur Utama

• Tmax 1700 °C
• Tiga zona pemanasan independen, panjang keseluruhan 1500mm
• Struktur baja ganda, ruang tungku non-split untuk melindungi kehilangan panas minimal
• Beberapa proses atmosfer dalam satu siklus tersedia
• Max Vacuum level mencapai 10E-3 torr bekerja dengan pompa molekuler
• Kamar yang terisolasi serat dengan elemen pemanas MoSi2 yang kuat memastikan suhu seragam memastikan suhu seragam
• Shimaden PID suhu pengontrol dengan 30 segmen yang dapat diprogram
• Flang pengedap vakum SS304 dengan katup dan tekanan meter termasuk
• Dukungan flanges ganda memberikan penyegelan yang lebih baik dan umur pipa yang lebih lama
• Termokopel tipe B umur panjang
• Sertifikat CE, standar

Ramping, Perumahan, kurva pendinginan untuk 1700 Seri 3 zona tungku CVD

Langkah-langkah Keamanan

• Dibangun dalam ammeter dan voltmeter ganda untuk pemantauan mudah dan pemecahan masalah.
• Perlindungan overheat mematikan tungku jika suhu berada di luar kisaran yang dapat diterima (lihat manual pengontrol) atau ketika termokopel rusak atau tidak berfungsi
• Perlindungan kegagalan daya melanjutkan operasi tungku segera setelah titik kegagalan ketika daya dipulihkan
• Pengendalian PID yang diatur sendiri berdasarkan mikroprosesor memberikan proses termal yang optimal dengan overshoot minimal

Galeri Produk

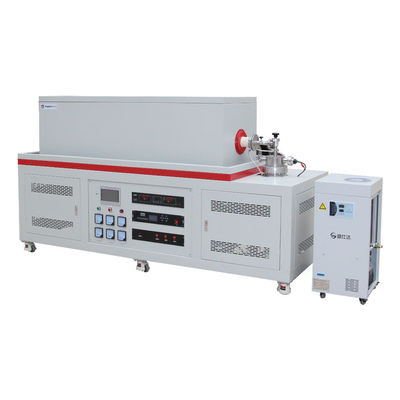

Front View untukKebun tabung CVD zona 31700 derajat C

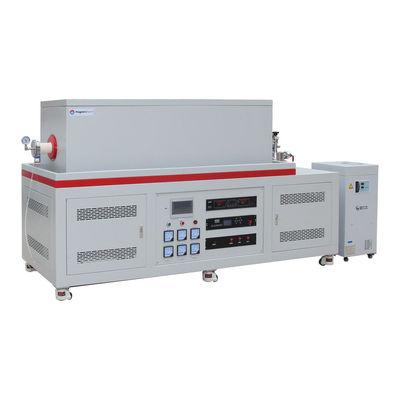

Pemandangan sisiuntuk 1700C3 zona CVD Tube Furnacedengan perangkat pendingin air

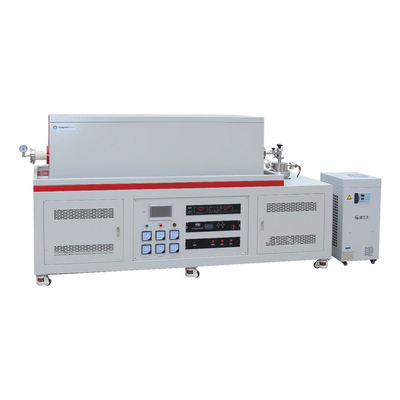

Rincianuntuk1700C3 zona CVD Tube Furnacedengan flange pendingin air dan unit pompa molekulmer

Spesifikasi Teknis

Catatan Aplikasi

• Jangan mengisi gas peledak seperti Hidrogen atau Metana ke tabung tungku tanpa kontrol dan pengawasan keselamatan yang diperlukan
• Kebun tabung 1700C dengan tabung alumina dirancang untuk digunakan di bawah vakum dan tekanan rendah; 0,2 bar / 3 psi / 0,02 MPa
• Untuk meminimalkan tingkat retakan tabung keramik, silakan mengubah posisi (menandai empat titik pada tabung) setiap batch
• Retakan kecil mungkin muncul di permukaan keramik tahan api selama penggunaan yang diperpanjang.

Perbandingan Ukuran
