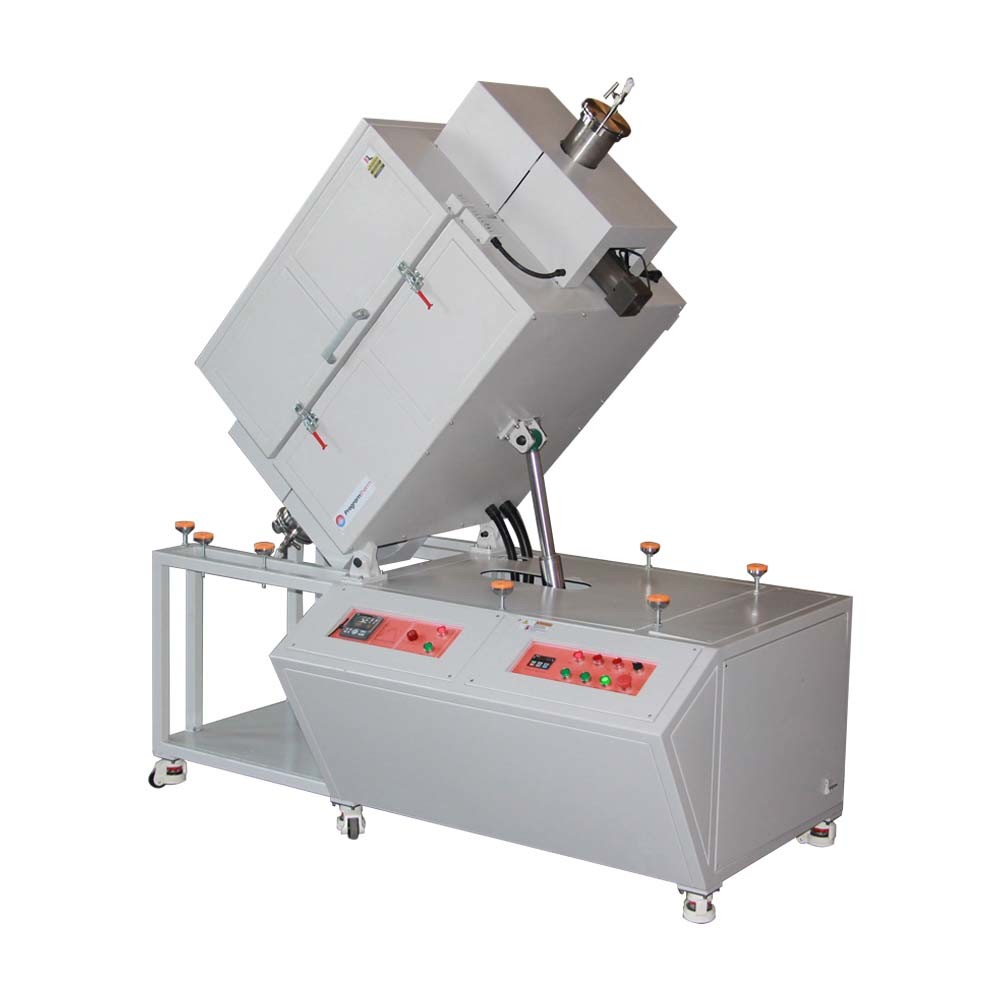

1200C besar vertikal putar zona tunggal tabung tungku dengan OD300mm tabung logam

Ringkasan Produk

PTR D300/600/12 adalah zona pemanas pemanasan tunggal besar, miring dan rotary tabung tungku, tubuh tungku dapat miring ke 90°/ vertikal,tungku ini dirancang dengan dua ruang semi melingkar dengan tertanam kawat spool paduanTabung tungku terbuat dari 310SS tabung stainless steel dengan dibangun dalam mengaduk pisau, volume beban efektif adalah 10L, dan kecepatan berputar dapat disesuaikan kisaran 0,1-5rmp.Khususnya cocok untuk proses pengolahan panas bahan granular, seperti kalsinasi oksida keramik dan bubuk grafit dll.

Fitur Utama

• Tmax 1200°C
• Kebun tabung vertikal, zona pemanas tunggal, berputar, miring
• Pintu tungku manual dengan bantuan batang hidrolik
• Kamar isolasi serat keramik dengan kabel pemanas tertanam
• 310SS tabung dengan dibangun di pengaduk pisau, beban volume 10L, kecepatan putaran 0,1-5rmp
• Peralatan pendingin udara di kedua ujung tabung
• SS304 segel flange dengan gas masuk dan keluar
• Termokopel tipe N
• Kontroler digital PID dengan 30 segmen yang dapat diprogram
• Dukungan flanges ganda memberikan penyegelan yang lebih baik dan umur pipa yang lebih lama
• Sertifikat CE

Langkah-langkah Keamanan

• Dibangun dalam ammeter dan voltmeter ganda untuk pemantauan mudah dan pemecahan masalah.
• Perlindungan overheat mematikan tungku jika suhu berada di luar kisaran yang dapat diterima (lihat manual pengontrol) atau ketika termokopel rusak atau tidak berfungsi dengan baik.
• Perlindungan kegagalan daya melanjutkan operasi tungku segera setelah titik kegagalan ketika daya dipulihkan.
• Pengendalian PID yang diatur sendiri berdasarkan mikroprosesor memberikan proses termal yang optimal dengan overshoot minimal

Rincian produk

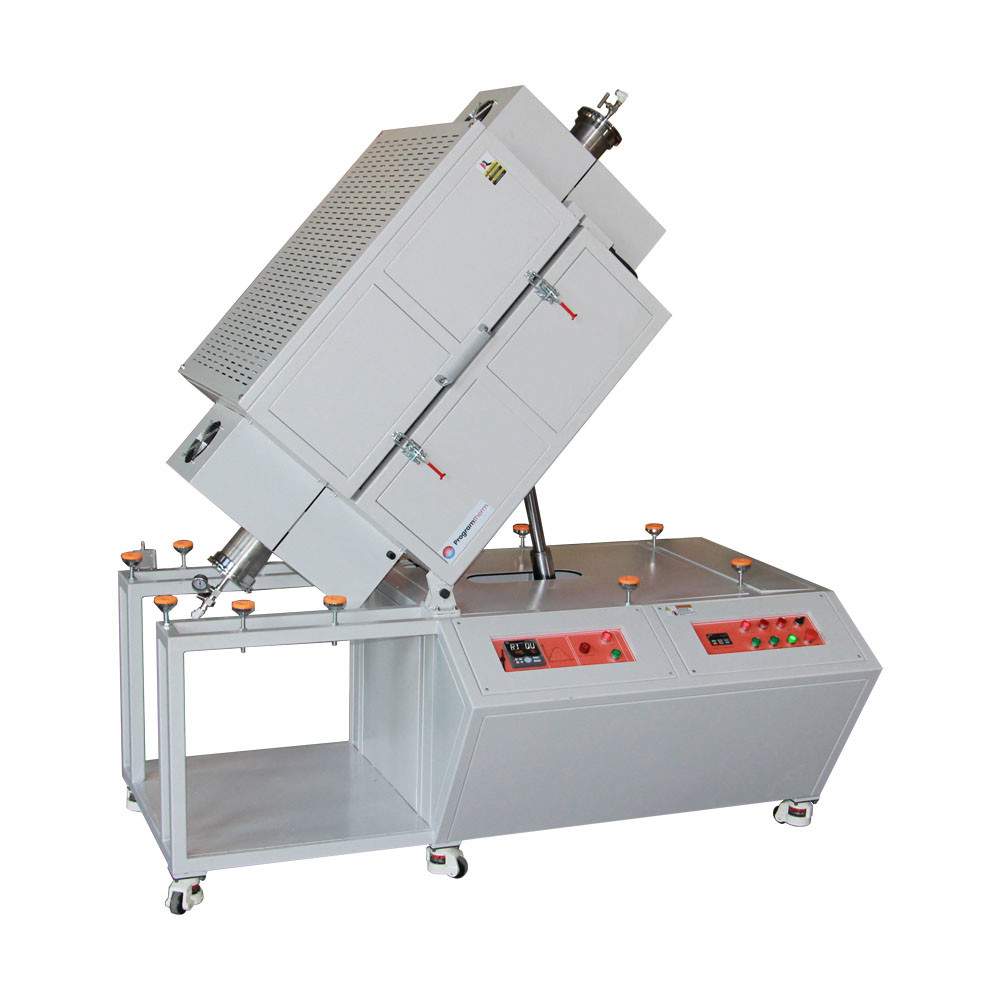

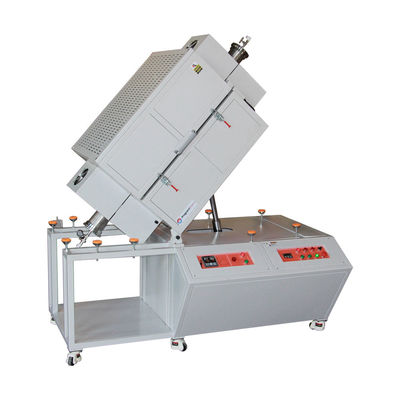

1200°C Rotary vertikal besar Tungku dengan zona pemanas tunggal

• Oven tabung putar terutama terdiri dari tujuh bagian yaitu badan tungku, 310S tabung pengolahan, segel flanges, sistem pasokan gas, sistem angkat, sistem berputar dan sistem kontrol suhu
• Kerangka baja luar tungku diproses dengan pemanis dan fosfating, lapisan bubuk lingkungan di permukaan, ketahanan korosi dan oksidasi, kipas pendingin internal,Suhu permukaan Rt+45°C
• Penampilan yang indah, ISO, CE

Ruang pemanas dengan tabung logam untuk tungku tabung raotry 1200 °C

• Tungku terbuat dari dua bahan serat keramik semicircular, difilter vakum, dan terikat erat dalam satu bagian.
• Panjang zona pemanasan 600 mm dan pipa logam OD 300 mm
• Tabung pengolahan terbuat dari tabung las 310S, polishing permukaan,tahan panas hingga 1100°C,tabung pemanasan tengah OD300mm, zona non-pemanasan OD120mm,3 horizontal jarak yang sama menggerakkan dayung las di dalam tabung, bahan panas merata selama proses rotasi. kecepatan rotasi dapat diatur.
• Dilengkapi dengan stasiun hidraulik dan silinder hidraulik, tubuh tungku dapat miring ke 90 ° untuk mudah lepas.
• Termokopel tipe N di bagian atas ruang tungku

304SS segel flange, dukungan tabung tungku, 1/4 "pagoda gas nozzle

• Dilengkapi dengan aksesoris flange penyegelan SS304 untuk bahan pemuatan dan pengungkapan cepat, disegel dengan cincin penyegelan karet fluorine tahan suhu tinggi
• Inlet dan outlet udara mengadopsi G1 / 4 inci pagoda nozzle udara, yang dapat terhubung ke pipa PTFE dengan diameter luar 8mm.
• Dilengkapi dengan sistem pendingin udara di ujung atas tabung

Program pemanasan untuk tungku putar besar vertikal 1200 °C

• 32 segmen yang dapat diprogram, kecepatan pemanasan 1-20C/min diatur secara bebas
• Isolasi termal yang baik, pendinginan alami, pendinginan perlahan
• 7 "panel layar sentuh opsional, program pemanasan dapat ditampilkan tepat waktu, dan diunduh

Spesifikasi Teknis

Catatan Aplikasi

• Tekanan tabung kuarsa harus lebih rendah 0,02MPa
• Sumber gas harus dilengkapi katup pengurangan tekanan
• Sebelum mengisi gas reduksi seperti H2, harus memompa udara keluar dari tabung
• Ketika mengisi gas dari gas masuk ke tabung, harus memastikan katup gas keluar terbuka

Perbandingan Ukuran
