1400°C Tungku Hidrogen Vertikal dengan perangkat pembakaran dan tabung aluminium OD40

Ringkasan Produk

PTV D40/300/14 adalah tungku tabung hidrogen vertikal yang disesuaikan dengan perpindahan gas otomatis PLC dan pembakaran gas ekor.Suhu tungku vertikal dikendalikan oleh pengontrol daya SCR presisi tinggi dengan akurasi +/-1C dan 32 program segmenHal ini dirancang untuk pengolahan panas dari berbagai jenis bahan baru di bawah hidrogen atau kondisi gas lainnya hingga 1400C.

Fitur Utama

• Tmax 1400°C
• Zona pemanas tunggal, atmosfer hidrogen vertikal tungku tabung
• kabinet kontrol individual, atmosfer hidrogen
• Sistem penggantian gas sepenuhnya otomatis yang dikendalikan PLC dan perangkat H2ignition
• Dilengkapi katup satu arah dan katup kontrol untuk operasi keamanan H2
• Termokopel tipe S
• Elemen pemanas SiC tipe U yang kuat, laju pemanasan yang cepat
• Flang pengedap vakum SS304 dengan katup dan tekanan meter termasuk
• 990,5% tabung alumina
• PID digital 32 segmen yang dapat diprogram dengan akurasi +/-1C
• Standar CE

Langkah-langkah Keamanan

• Dibangun dalam ammeter dan voltmeter ganda untuk pemantauan mudah dan pemecahan masalah.
• Perlindungan overheat mematikan tungku jika suhu berada di luar kisaran yang dapat diterima (lihat manual pengontrol) atau ketika termokopel rusak atau tidak berfungsi dengan baik.
• Perlindungan kegagalan daya melanjutkan operasi tungku segera setelah titik kegagalan ketika daya dipulihkan.
• Pengendalian PID yang diatur sendiri berdasarkan mikroprosesor memberikan proses termal yang optimal dengan overshoot minimal

Rincian produk

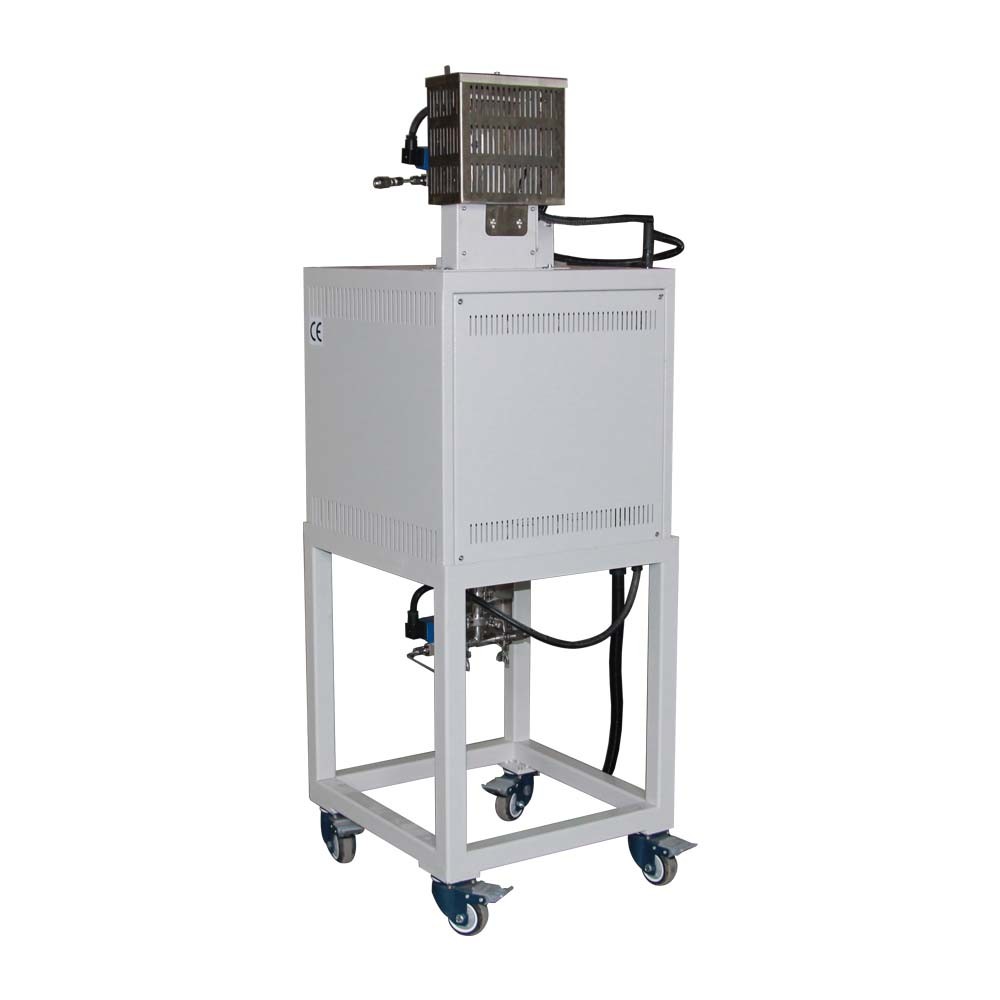

1400°C Tungku tabung hidrogen vertikal dengan zona pemanasan tunggal

• Tungku oven hidrogen vertikal terutama terdiri dari tujuh bagian: tubuh tungku, tabung alumina, bagian segel flange, sistem pasokan gas, sistem kontak,Sistem pengendalian suhu PLC dan dukungan seluler
• Kerangka baja luar tungku diproses dengan pemanis dan fosfating, lapisan bubuk lingkungan di permukaan, ketahanan korosi dan oksidasi, kipas pendingin internal,Suhu permukaan Rt+45°C
• Penampilan yang indah, ISO, CE

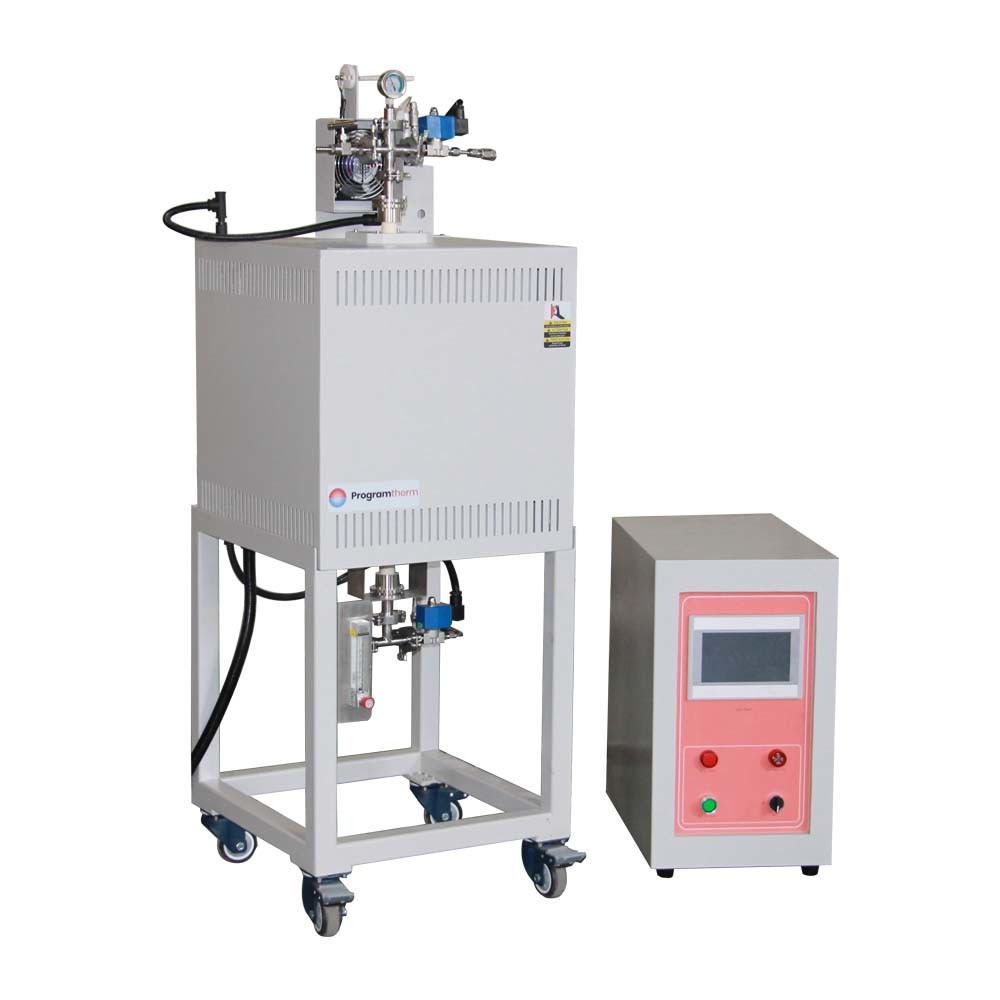

Sistem pengendalian PLC untuk tungku tabung hidrogen vertikal 1400 °C

• 7 "panel layar sentuh, kabinet kontrol individu
• Penggerak gas otomatis PLC dan pembakaran gas ekor
• Dilengkapi dengan modul remote control

Sistem pasokan gas dua saluran

• Dilengkapi dengan aksesoris flange SS304 dengan pembukaan cepat untuk bahan pemuatan dan pengungkapan cepat, disegel dengan cincin penyegelan karet fluorine tahan suhu tinggi
• Solenoid katup untuk pengisian gas. Inlet udara dan outlet mengadopsi G1 / 4 inci pagoda nozzle udara, yang dapat dihubungkan ke pipa PTFE dengan diameter luar 8mm.
• Dilengkapi dengan bracket flange diatur untuk memastikan operasi yang aman dan stabil dari tabung tungku

Perangkat pembakaran hidrogen

• Perlengkapi perangkat hidrogen, mengurangi gas dibakar di outlet gas
• Ketika termokopel mendeteksi bahwa suhu lebih rendah dari nilai yang ditetapkan (ditempatkan pada 200-300 derajat), itu akan menyala kembali.dan akan diisi dengan nitrogen untuk perlindungan, yang aman dan dapat diandalkan.
• Gabungan ferrule ganda; gas float flowmeter, laju aliran diatur kisaran 60-600ml/menit
• Gas yang tersedia: N2, Ar, H2, CO dll.

CATATAN: Saat mengisi gas pengurang, katup kontrol, katup satu arah, sistem pengolahan gas buang, dll harus dikonfigurasi

Spesifikasi Teknis

Catatan Aplikasi

• Tekanan tabung tungku harus lebih rendah 0,02MPa
• Sumber gas harus dilengkapi katup pengurangan tekanan
• Sebelum mengisi gas reduksi seperti H2, harus memompa udara keluar dari tabung
• Ketika mengisi gas dari gas masuk ke tabung, harus memastikan katup gas keluar terbuka

Perbandingan Ukuran
