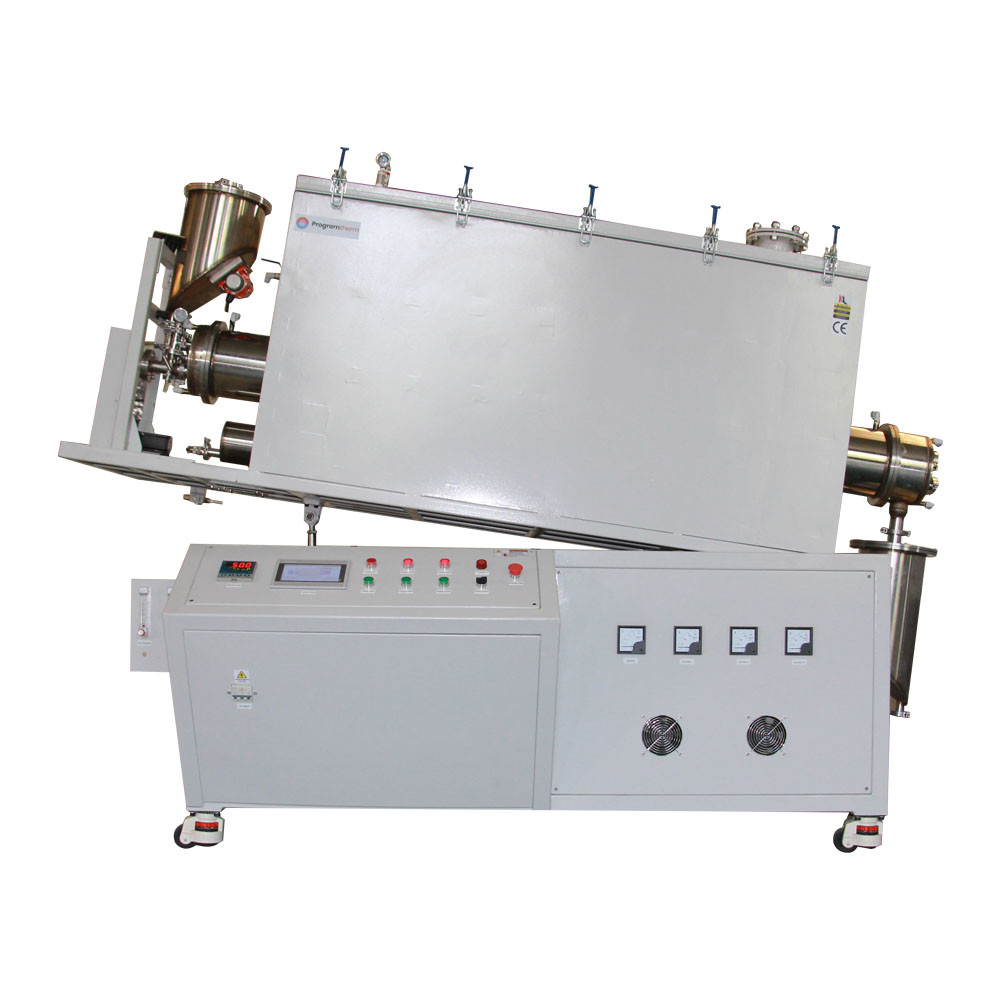

1600°C Klorin Gas Rotary Tube Furnace dengan OD170mm SiC Tube yang Dikristalkan Kembali

Ringkasan Produk

PTR D170/900/17 adalah tungku tabung putar produksi berkelanjutan berukuran besar dengan diameter besar OD170mm yang disertifikasi CE.Tubuh tungku yang dirancang dalam cangkang tungku berlapis ganda yang tertutup dengan sistem kerja tekanan mikro positif untuk operasi yang aman di bawah Klorin. Dilengkapi dengan flange penyegelan pendingin air vakum lengkap. tabung tungku mengadopsi tabung silikon karbida rekristal dengan ketahanan suhu hingga 1600 ° C, tabung beban volume 10L,kecepatan putaran 1-10rmp, output adalah 4L/jam. tungku dilengkapi dengan kotak pakan, kotak pembuangan, masuk gas dan outlet, dan sistem rotasi dan miring.Panjang zona pemanasan tunggal 900mm dan dikendalikan secara independen oleh panel layar sentuh 7 "diatur PLCIni adalah jenis tungku yang ideal untuk mengolah bahan bubuk di bawah Klorin.

Fitur Utama

• Tmax 1600°C
• Tungku kompresor udara klorin, zona tunggal
• Tabung karbida silikon rekristal OD170mm yang disesuaikan dengan ketahanan suhu hingga 1600 °C
• Kerang bertekanan dua lapisan yang kedap udara dengan sistem pendingin air
• Kamar terisolasi serat kelas 1800# dengan elemen pemanas batang MoSi2
• Kecepatan pengumpan sekrup diatur:5-20rpm/min,kecepatan putaran tabung: 1-10rpm/min diatur
• Input gas dan outlet gas berganda
• Set flange pendingin air SS304
• PLC dikendalikan panel layar sentuh 7 "dengan 30 segmen yang dapat diprogram
• Termokopel tipe B
• CE

Langkah-langkah Keamanan

• Dibangun dalam ammeter dan voltmeter ganda untuk pemantauan mudah dan pemecahan masalah.
• Perlindungan overheat mematikan tungku jika suhu berada di luar kisaran yang dapat diterima (lihat manual pengontrol) atau ketika termokopel rusak atau tidak berfungsi dengan baik.
• Perlindungan kegagalan daya melanjutkan operasi tungku segera setelah titik kegagalan ketika daya dipulihkan.
• Pengendalian PID yang diatur sendiri berdasarkan mikroprosesor memberikan proses termal yang optimal dengan overshoot minimal

Rincian produk

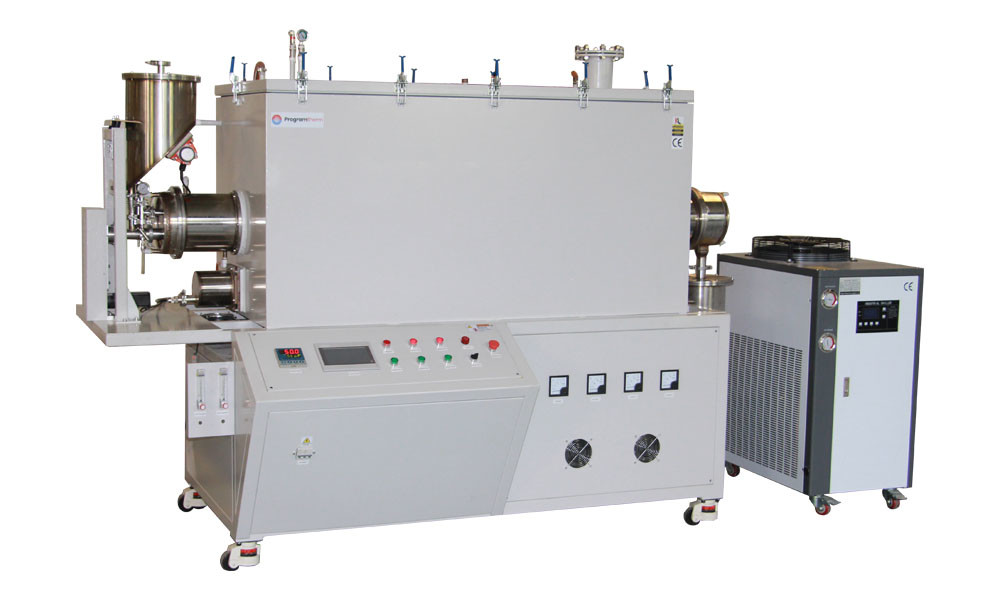

1600°C Klorin Gas Rotary Tube Furnace

• PTR D170/900/17 sebagian besar terdiri dari lapisan ganda yang kedap udara, ruang serat keramik, tabung putar SiC yang dikristalkan kembali, set flange penyegelan, sistem pengisian dan pembuangan bahan,sistem pasokan gas, sistem angkat, sistem putar, sistem pendinginan penyiraman, sistem penyaringan gas buang klorin dan sistem kontrol PLC.
• Kerang lapisan ganda dengan sistem pendinginan air memastikan suhu permukaan Rt + 45 °C
• Kerangka baja bertekanan mencegah gas klorin keluar dari tabung pengolahan

Sistem pengendalian PLC

• Kecepatan bahan makan, kecepatan putaran, sudut miring dan fungsi lainnya terintegrasi pada panel kontrol PLC, kontrol yang tepat dan mudah
• Kecepatan pengumpan sekrup diatur:5-20rpm/min,kecepatan putaran tabung: 1-10rpm/min diatur

Desain kotak pakan dan pembuangan dan flang pendingin air

• Baik kotak makan dan pembuangan disegel flange dan dilengkapi dengan perangkat getar untuk pengisian bahan otomatis.Output material dapat diatur oleh pengumpan sekrup dan sudut kemiringan tubuh tungku
• Disesuaikan OD170mm tabung silikon karbida rekristal dengan ketahanan suhu hingga 1600 °C dan cangkang baja bertekanan mencegah gas klorin keluar dari tabung pengolahan
• Gas ekor klorin dilepaskan dari outlet udara ke dalam kotak gas pemurnian tertutup.

Status operasi internal tabung tungku berputar klorin

• Pemanas MoSi2 tipe U, tahan suhu hingga 1700C
• Sebuah jendela pengamatan transparan kuarsa disediakan di ujung pembuangan tabung tungku, kondisi operasi internal dapat diamati secara real time
• OD40mm tabung alumina dengan panjang 500mm dimasukkan tabung untuk menangkap bagian dari gas korosif atau berbahaya dalam tabung dan melepaskan mereka ke luar

TSpesifikasi teknis

Catatan Aplikasi

• Tekanan tabung pengolahan harus lebih rendah 0,02MPa
• Sumber gas harus dilengkapi katup pengurangan tekanan
• Sebelum mengisi gas reduksi seperti H2, harus memompa udara keluar dari tabung

Perbandingan Ukuran
